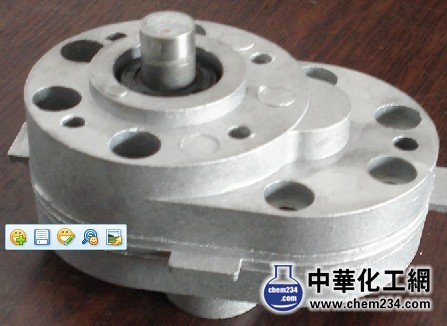

CB-B系列合金铝齿轮泵
一、功能简介
本系列齿轮泵为外啮合容积式齿轮泵，有直齿和斜齿两种，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油。广泛用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、燃油泵用。
二、外形及安装尺寸
三、型号说明
四、技术参数
|
型号
|
额定流量
L/min
|
额定压力
MPa
|
额定转速
r/min
|
容积效率
ηv%
|
总效率
ηt%
|
压力脉动
MPa
|
噪声值
分贝
|
驱动功率
kw
|
重量
kg
|
|
CB-B2.5
|
2.5
|
2.5
|
1450
|
≥70
|
≥63
|
±0.15
|
62～65
|
0.18
|
1.6
|
|
CB-B4
|
4
|
≥80
|
≥72
|
0.21
|
1.7
|
|
CB-B6
|
6
|
0.31
|
1.8
|
|
CB-B10
|
10
|
≥90
|
≥81
|
0.51
|
2.1
|
|
CB-B16
|
16
|
67～70
|
0.82
|
4.2
|
|
CB-B20
|
20
|
1.02
|
4.4
|
|
CB-B25
|
25
|
1.30
|
4.6
|
|
CB-B32
|
32
|
≥94
|
≥85
|
1.65
|
5.0
|
|
CB-B40
|
40
|
74～77
|
2.1
|
7.2
|
|
CB-B50
|
50
|
2.6
|
7.6
|
|
CB-B63
|
63
|
3.3
|
7.8
|
|
CB-B80
|
80
|
80～83
|
4.1
|
12.6
|
|
CB-B100
|
100
|
≥95
|
≥86
|
5.1
|
13.3
|
|
CB-B125
|
125
|
6.5
|
14.5
|
|
CB-B160
|
160
|
8.2
|
15.6
|
五、技术规格
|
型号
|
C
|
E
|
H
|
C1
|
C2
|
D(f8)
|
D1
|
d(h7)
|
E1
|
T
|
b
|
M
|
K1
|
K2
|
|
CB-B2.5
|
79
|
66
|
96
|
25
|
30
|
Φ35
|
Φ50
|
Φ12
|
35
|
30
|
4
|
M6
|
Z3/8"
|
Z3/8"
|
|
CB-B4
|
82
|
|
CB-B6
|
86
|
|
CB-B10
|
94
|
|
CB-B16
|
107
|
90
|
132
|
30
|
35
|
Φ50
|
Φ55
|
Φ6
|
50
|
42
|
5
|
M8
|
Z3/4"
|
Z3/4"
|
|
CB-B20
|
111
|
|
CB-B25
|
115
|
|
CB-B32
|
121
|
|
CB-B40
|
132
|
102
|
154
|
35
|
40
|
Φ55
|
Φ80
|
Φ22
|
55
|
52
|
6
|
M8
|
Z1"
|
Z3/4"
|
|
CB-B50
|
138
|
|
CB-B63
|
144
|
|
CB-B80
|
158
|
121
|
186
|
45
|
50
|
Φ70
|
Φ95
|
Φ30
|
65
|
65
|
8
|
M8
|
Z11/4"
|
Z1"
|
|
CB-B100
|
165
|
|
CB-B125
|
174
|
|
CB-B160
|
186
|
Φ35
|
注：介质温度60℃～200℃时，订货时说明。可根据客户要求设计制造。
CB-B系列齿轮泵使用维护说明:
1、产品用途：
本系列齿轮泵适用于低压液压系统中，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油，转速1000-1500转/分，应用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、增压泵、燃油泵用。
2、结构特性：
2.1齿轮泵主要有泵体、齿轮、前盖、后盖、轴承、骨架油封等零部件组成。
2.2泵体、前、后盖选用HT250灰铸铁，齿轮采用优质粉末冶金，泵轴选用40Cr结合钢淬硬处理，轴承选用SF-1无油润滑轴承或滚针轴承，密封采用双唇丁睛橡胶(注：油液温度在60℃-200℃时或输送介质有腐蚀性时，订货时说明)，使齿轮泵工作性能稳定耐磨损，寿命长，使用斜齿轮，声音会更低。
3、泵的特点：
3.1体积小，重量轻，结构简单，价格低，工作可靠。
3.2具有很好的自吸性，开机时无需灌油，首次使用也不需灌油。
3.3安装、使用、维护方便。
4、安装、操作及注意事项：
4.1安装：
a泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。
b泵轴如与孔联接，泵轴与孔的配合间隙应在0.02-0.03mm之间不许强行敲打，以免使泵轴卡死。
c泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。
4.2操作：
a点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。
b开机运转后应检查泵进出口压力在泵的规定使用压力范围内。
c观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。
4.3注意事项:
a本系列泵不适用于输送高度挥发或闪点低的液体，如酒精、苯等。
b本系列泵不可以反转，如需反转泵，订货时说明。型号标记为：CB-B※※F系列摆线齿轮油泵。
c常见故障及排除方法：
| 现象 |
产生原因 |
排除方法 |
| 不出油或出油少 |
1、旋转方向不对
|
1、更正旋转方向 |
| 2、吸油液面过低 |
2、加油使液面升到规定高度 |
| 3、滤油器堵塞或过小 |
3、清洗滤油器或更换大流量滤油器 |
| 4、油温过低，粘度大 |
4、预热油液 |
| 没有压力，压力升不高 |
1、溢流阀调得过低 |
1、重新调整溢流阀 |
| 2、油液温度升高，粘度低或液体本身粘度低 |
2、降低油温或证做间隙小的齿轮泵 |
| 3、吸油管漏气 |
3、检查吸油管 |
| 4、泵内零件磨损严重 |
4、更新新泵 |
| 骨架油封漏洞 |
1、电机转向接反 |
1、调整转向 |
| 2、油箱液面距齿轮泵平面高度过高 |
2、降低液面或重新订做填料密封齿轮泵 |
| 有噪音或振动 |
1、泵轴与电机轴不同心 |
1、重新调整 |
| 2、吸油管或滤油器堵塞 |
2、清降堵塞物 |
| 3、吸油管漏气，油液有气泡 |
3、检查吸油管道 |
| 4、吸油管过小或过长 |
4、重新调整 |
| 5、紧固件松动 |
5、检查拧紧 |
| 电动机过热 |
1、输出压力过高 |
1、调低压力 |
| 2、液体温度低，粘度大或液体本身粘度大 |
2、预热油液或降低电机转速 |
| 3、泵齿油与轴承严重磨损或咬死 |
3、拆下修理或更换新泵 |
5、外型图：
如上
6、技术参数：
如上
|
