电动调节蝶阀

电动调节蝶阀 (法兰式)	电动调节蝶阀 (对夹式)

■ 产品概述

川沪牌ZAJD电动调节蝶阀采用一体化结构，内置控制模块，输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封阀体。电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

■ 主要技术参数

● 阀体

阀体形式	直通铸造阀
公称通径	DN50～600mm
公称压力	PN1.0、1.6、2.5MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、对夹式
阀盖形式	一体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式	蝶形
流量特性	近似等百分比

● 执行机构

执行器型号	CHR、3810R、DZW、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■ 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定销	25、35、45
7、8	上、下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指标

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
额定流量系数KV	110	180	232	368	656	735	1240	2025	2712	3875	5038	6900	8500	12200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	50:1

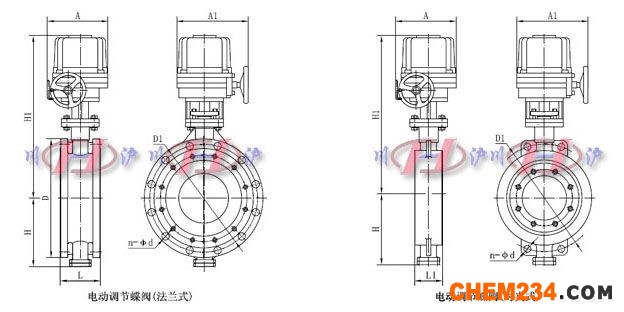

■ 主要外形及连接尺寸

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36
H1	根据所配执行机构而定
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
