首页 > 供应产品 > 电动对夹蝶阀,对夹式电动蝶阀
电动对夹蝶阀,对夹式电动蝶阀
单价 1500.00 / 台对比
销量 暂无
发货 上海付款后3天内
库存 900台起订1台
品牌 川沪
型号 D971
过期 长期有效
更新 2012-03-13 12:52

详细信息

电动对夹蝶阀

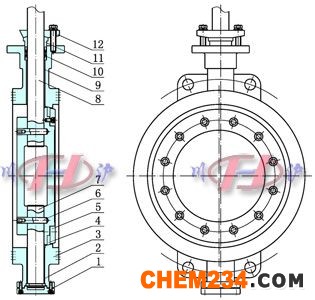

电动对夹蝶阀 电动对夹蝶阀 (结构图)
电动对夹蝶阀 电动对夹蝶阀 (结构图)

■ 产品概述

川沪牌电动对夹蝶阀密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式,采用回转型电动执行器和对夹式蝶阀阀体组成,电动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

■ 主要特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、密封件可以更换,密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、两截式阀杆无销连接,结构简单紧凑,维修方便。
5、阀座密封与靠背一体结构,减少阀座变形量。
6、阀杆轴向定位装置,增强密封性、减少阀门扭矩。
7、可以任何位置安装,维修方便。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 整体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 蝶形
流量特性 近似等百分比

● 执行机构

执行器型号 DZW、HQ、CHR、381R
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7 上阀轴 2Cr13、304、316、316L
8 下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11 填料压套 HT200、WCB、CF3、CF3M、CF8、CF8M
12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指标

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
额定流量系数Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1

■ 主要外形及连接尺寸

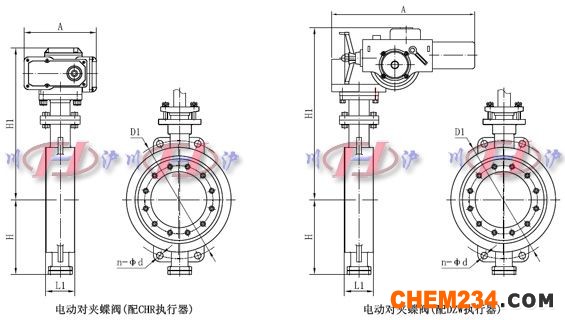

电动对夹蝶阀外形尺寸
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
