电动衬胶蝶阀

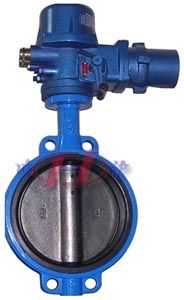

电动衬胶蝶阀 (法兰式)	电动衬胶蝶阀 (对夹式)

■ 产品概述

电动衬胶蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质（全衬胶、半衬胶、全衬氟及不锈钢）的蝶板，以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。
电动衬胶蝶阀可以广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。

■ 产品特点

1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。

■ 主要技术参数

● 阀体

阀体形式	直通铸造阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式	蝶形
流量特性	线性

● 执行机构

执行器型号	DZW、HQ、CHR、381R
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■ 主要零件材料

阀体、底座	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	V型聚四氟乙烯填料、柔性石墨填料

■ 主要性能指标

公称通径DN(mm)	50～1000
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	零泄露
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)

■ 主要性能规范

公称通径DN(mm)		50-1800
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、污水及有腐蚀性介质

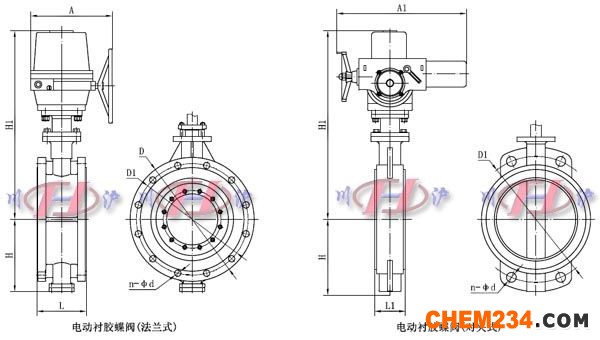

■ 主要外形及连接尺寸

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
