超声波矿物绝缘（防火）电缆剥线机  W2.0

超声波电缆剥线机就是用于矿物绝缘电缆剥线的专用设备。它巧妙地利用超声波能量的作用特点，既能将防火电缆内的绝缘矿粉震碎排出，又保护电缆芯线不受到任何伤害。该剥线机设计紧凑，工作可靠，效率高，速度快，功耗低，可以适应各种规格的矿物绝缘电缆剥线。

整个机器由超声波发生器、超声波振动系统、剥线机构和机架四部分组成。

主要技术指标：

超声波矿物绝缘电缆剥线机工作原理和应用：

    超声波矿物绝缘电缆剥线机就是用于矿物绝缘电缆剥线的专用设备。它巧妙地利用超声波能量的作用特点，既能将绝缘矿粉震碎排出，又保护电缆芯不受到任何伤害。该剥线机设计紧凑，工作可靠，效率高，速度快，功耗低。既可以作为一台独立的剥线设备，也可以改装为生产流水线上的一个剥线单元，可以适应各种规格的矿物绝缘电缆剥线。

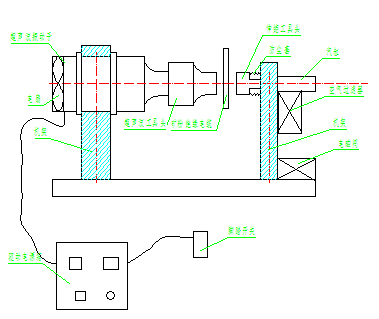

    整个机器由超声波发生器、超声波振动系统、剥线机构和机架四部分组成。

    超声波发生器（即驱动电源）由整流电路、振荡电路、反馈电路、跟踪电路、控制电路、功放电路、匹配电路等组成，将市电转换成高频高电压交流电流，输给安装在剥线机构内的超声波换能器。超声波发生器的功率可调，以适应不同的工作状态。发生器内还集成有时序控制器，控制剥线机的超声波发振时间和间歇时间。

超声波振动系统由超声波换能器、变幅杆、工具头、外壳和冷却风扇构成。换能器将输入的电能转换成机械能，即超声波。其表现形式是换能器在纵向作来回伸缩运动。变幅杆按设计需要放大振幅，同时也起到固定整个超声波振动系统的作用。变幅杆再将超声波振动传递给工具头，带动工具头对电缆进行冲击。矿物绝缘电缆在超声波的高速高强度作用下，电缆皮（金属套管）内的绝缘矿粉被震松、震散、被排出。在这里要特别强调的是，超声波作用有一个奇妙的特性，它的作用力要通过固体进行无缝传递。剥线开始时，电缆皮、矿物绝缘粉和芯线是一体的，超声波作用力可以在整个电缆内部传播。在超声波振动力的作用下，矿物绝缘粉被震松、震碎，从而自然排出。这时，电缆芯线和电缆皮之间就脱开了。同时，也自然将超声波作用力隔离了。也就是说，当我们需要保护电缆芯线时，超声波已经自动停止了对芯线的作用力。所以，用超声波对矿物绝缘电缆剥皮，既能恰到好处地排出矿物绝缘粉，又不会对电缆芯线造成任何损伤。

剥线机构由伸缩工具头、气缸、控制电磁阀、调压阀等组成。伸缩工具头在气缸的推动下将电缆紧贴在超声波工具头上，从而将超声波作用力从工具头传递到电缆上，完成剥线工作。
