FB、AFB型不锈钢耐腐蚀离心泵】产品简介：
FB型不锈钢耐腐蚀泵适用于不含有固体颗粒介质,介质温度为-20℃～120℃,进口压力不大于2kg/cm2。
AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃～120℃,泵进口压力不大于2kg/cm2。采用双端面密封冷却装置可输送300℃左右的高温介质。
AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃～120℃,泵进口压力不大于2kg/cm2。采用双端面密封冷却装置可输送300℃左右的高温介质。

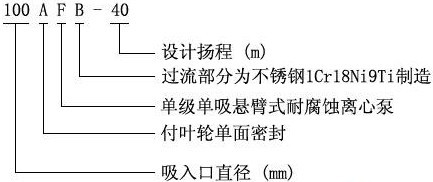

【FB、AFB型不锈钢耐腐蚀离心泵】型号意义：
【FB、AFB型不锈钢耐腐蚀离心泵】技术参数：
流量：3.6～200m3/h；
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。
【FB、AFB型不锈钢耐腐蚀离心泵】产品用途：
FB、AFB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封，为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

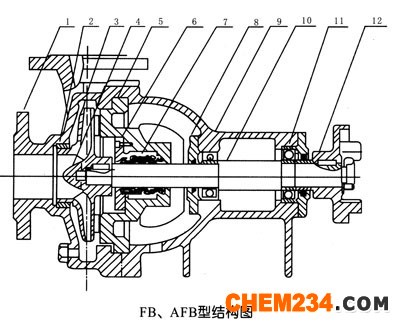

【FB、AFB型不锈钢耐腐蚀离心泵】结构图：
|
1
|
泵壳
|
 |
|
2
|
密封环
|
|
|
3
|
叶轮
|
|
|
4
|
叶轮螺母
|
|
|
5
|
泵盖
|
|
|
6
|
密封盖
|
|
|
7
|
机械密封
|
|
|
8
|
轴承盖
|
|
|
9
|
轴承体
|
|
|
10
|
泵轴
|
|
|
11
|
轴承
|
|
|
12
|
联轴节
|
泵的旋转方向：自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。
【FB、AFB型不锈钢耐腐蚀离心泵 】性能参数：
|
型号
|
流量
m3/h |
扬程
m |
配用电机
（KW） |
转速
（r/min） |
效率η
% |
轴功率
（KW） |
汽蚀余量
（m） |
|
25FB-16
|
3.6
|
16
|
0.75
|
2900
|
33
|
0.48
|
4.0
|
|
25FB-25
|
25
|
1.5
|
30
|
0.82
|
4.0
|
||
|
25FB-40
|
40
|
2.2
|
23
|
1.71
|
4.0
|
||
|
40FB-16
|
7.2
|
16
|
1.5
|
2900
|
44
|
0.71
|
4.0
|
|
40FB-20
|
20
|
1.5
|
42
|
0.93
|
4.0
|
||
|
40FB25
|
25
|
2.2
|
39
|
1.26
|
4.0
|
||
|
40FB-40
|
40
|
3
|
32
|
2.45
|
4.0
|
||
|
40FB-63
|
63
|
7.5
|
27
|
5.42
|
4.0
|
||
|
50FB-16
|
14.4
|
16
|
2.2
|
2900
|
56
|
1.09
|
3.5
|
|
50FB-25
|
25
|
4
|
52
|
1.83
|
3.5
|
||
|
50FB-40
|
40
|
5.5
|
46
|
3.32
|
3.5
|
||
|
50FB-63
|
63
|
11
|
39
|
6.16
|
3.5
|
||
|
65FB-25
|
28.8
|
25
|
5.5
|
2900
|
62
|
3.16
|
3.5
|
|
65FB-30
|
30
|
7.5
|
60.5
|
3.89
|
3.5
|
||
|
65FB-40
|
40
|
11
|
57.5
|
5.46
|
3.5
|
||
|
65FB-64
|
64
|
15
|
52.5
|
9.57
|
3.5
|
||
|
80FB-15
|
54.4
|
15
|
5.5
|
2900
|
69
|
3.2
|
3.0
|
|
80FB-24
|
24
|
7.5
|
68
|
5.19
|
3.0
|
||
|
80FB-38
|
38
|
15
|
66.5
|
8.41
|
3.0
|
||
|
80FB-60
|
60
|
22
|
62.8
|
14.06
|
3.0
|
||
|
80FB-97
|
97
|
37
|
57
|
22.2
|
3.0
|
||
|
100FB-23
|
100.8
|
23
|
15
|
2900
|
73
|
8.65
|
3.0
|
|
100FB-37
|
37
|
22
|
73
|
13.9
|
3.0
|
||
|
100FB-57
|
57
|
37
|
70.5
|
22.2
|
3.0
|
||
|
150FB-22
|
190.8
|
22
|
22
|
2900
|
77
|
14.8
|
2.5
|
|
150FB-35
|
35
|
37
|
76
|
23.9
|
2.5
|
||
|
150FB-56
|
56
|
55
|
76
|
38.3
|
2.5
|
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，FB、AFB型不锈钢耐腐蚀离心泵性能参数、FB、AFB型不锈钢耐腐蚀离心泵使用场合、FB、AFB型不锈钢耐腐蚀离心泵材质要求、FB、AFB型不锈钢耐腐蚀离心泵结构、FB、AFB型不锈钢耐腐蚀离心泵安装尺寸以及FB、AFB型不锈钢耐腐蚀离心泵的价格等详情，请联系我们的营销部，感谢您访问海坦泵业网站【http://www.bengzhan.cn/】，我们一定会尽心尽力为您提供优质的服务。
