ZSG高效重型振动筛用途及特点
ZSG高效重型振动筛是新乡威猛公司自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械，该机采用新型节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。

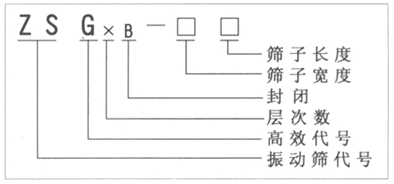

ZSG高效重型振动筛型号号说明
ZSG高效重型振动筛工作原理与结构特点
ZSG高效重型振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。
ZSG高效重型筛由振动源、筛体、筛网、减振装置和底拖组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用.
ZSG高效重型振动筛安装与调试
a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。
b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。
c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
d、短时开机，检查两台振动源转向，使其相反。
e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。
f、与其他障碍物间的距离不小于100mm。 a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。
b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
c、空转运行后，应将各部位螺栓重新紧固一次。
d、正常运转后，定期检查各紧固件螺栓紧固状况。
e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停车前应先停止给料，待筛面物料走完后再停车。
b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。
c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
d、短时开机，检查两台振动源转向，使其相反。
e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。
f、与其他障碍物间的距离不小于100mm。 a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。
b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
c、空转运行后，应将各部位螺栓重新紧固一次。
d、正常运转后，定期检查各紧固件螺栓紧固状况。
e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停车前应先停止给料，待筛面物料走完后再停车。
ZSG高效重型振动筛使用与维护
a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。
b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
c、空转运行后，应将各部位螺栓重新紧固一次。
d、正常运转后，定期检查各紧固件螺栓紧固状况。
e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停车前应先停止给料，待筛面物料走完后再停车。
b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
c、空转运行后，应将各部位螺栓重新紧固一次。
d、正常运转后，定期检查各紧固件螺栓紧固状况。
e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停车前应先停止给料，待筛面物料走完后再停车。

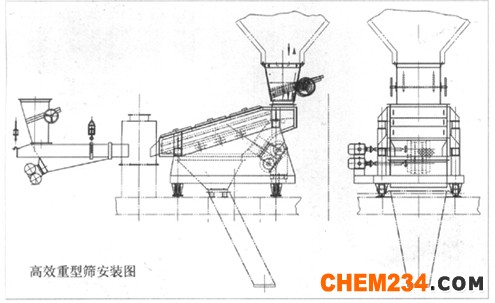

ZSG高效重型振动筛安装图
ZSG高效重型振动筛技术参数表（配用振动电机）
|
型号
|
入筛粒度(mm)
|
处理能力(t/h)
|
配用振动电机
|
电压(v)
|
功率(kw)
|
振频(Hz)
|
双振幅(mm)
|
有效筛面(m2)
|
单支点动负荷(N)
|
|
ZSGB-0918
|
≤250
|
10-100
|
YZO-20-6
|
380
|
2.0×2
|
16
|
6-8
|
1.62
|
900
|
|
ZSGB-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
||||
|
ZSGB-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
||||
|
ZSGB-1030
|
15-250
|
YZO-30-6
|
2.5×2
|
3.0
|
1850
|
||||
|
ZSGB-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
||||
|
ZSGB-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
||||
|
ZSG2B-1020
|
10-180
|
YZO-20-6
|
2.0×2
|
2.0
|
1300
|
||||
|
ZSG2B-1224
|
10-200
|
YZO-30-6
|
2.5×2
|
2.88
|
1620
|
||||
|
ZSG2B-1030
|
15-250
|
YZO-50-6
|
3.7×2
|
3.0
|
1850
|
||||
|
ZSG2B-1530
|
20-350
|
YZO-50-6
|
3.7×2
|
4.5
|
2810
|
||||
|
ZSG2B-1540
|
30-500
|
YZO-75-6
|
5.5×2
|
6.0
|
4650
|
ZSG高效重型振动筛外型安装尺寸表（配用振动电机）
|
型号尺寸
|
ZSGB-
0918 |
ZSG2B-
1020 |
ZSGB-
1224 |
ZSGB-
1030 |
ZSGB-
1530 |
ZSGB-
1540 |
ZSG2B-
1020 |
ZSG2B-
1224 |
ZSG2B-
1030 |
ZSG2B- 1530
|
ZSG2B-
1540 |
|
L
|
1900
|
2100
|
2500
|
3100
|
3100
|
4100
|
2100
|
2500
|
3100
|
3100
|
4100
|
|
L1
|
1700
|
2000
|
2400
|
2800
|
3000
|
3800
|
2000
|
2400
|
2800
|
3000
|
3800
|
|
L2
|
1150
|
1278
|
1650
|
1940
|
1940
|
2712
|
1135
|
1650
|
1667
|
1667
|
2457
|
|
L3
|
450
|
403
|
400
|
580
|
580
|
823
|
403
|
400
|
613
|
613
|
823
|
|
L4
|
1100
|
1411
|
1650
|
2015
|
2015
|
2945
|
1250
|
1650
|
1770
|
1770
|
2220
|
|
L5
|
300
|
350
|
400
|
530
|
530
|
580
|
350
|
400
|
530
|
530
|
900
|
|
L6
|
600
|
800
|
600
|
1000
|
1000
|
1200
|
800
|
600
|
1000
|
1100
|
1200
|
|
L7
|
720
|
920
|
700
|
1120
|
1120
|
1320
|
920
|
700
|
1120
|
1120
|
1320
|
|
B
|
1500
|
1660
|
1720
|
1660
|
2160
|
2160
|
1660
|
1720
|
1660
|
2160
|
2160
|
|
B1
|
1450
|
1610
|
1670
|
1610
|
2110
|
2110
|
1610
|
1670
|
1610
|
2110
|
2110
|
|
B2
|
1250
|
1400
|
1540
|
1400
|
1910
|
1910
|
1400
|
1540
|
1400
|
1910
|
1910
|
|
B3
|
900
|
1000
|
1200
|
1000
|
1500
|
1500
|
1000
|
1200
|
1000
|
1500
|
1500
|
|
B4
|
500
|
590
|
750
|
550
|
1050
|
940
|
590
|
750
|
550
|
1050
|
940
|
|
B5
|
900
|
1000
|
1200
|
1000
|
1500
|
1300
|
1000
|
1200
|
1000
|
1500
|
1500
|
|
B6
|
1020
|
1120
|
1320
|
1120
|
1620
|
1420
|
1120
|
1320
|
1120
|
1620
|
1620
|
|
H
|
1350
|
1603
|
1830
|
2000
|
2000
|
2300
|
1722
|
2010
|
2220
|
2220
|
2700
|
|
H1
|
1062
|
1335
|
1610
|
1720
|
1720
|
2020
|
1440
|
1765
|
1924
|
1924
|
2300
|
|
H2
|
590
|
848
|
1010
|
1150
|
1150
|
1450
|
750
|
910
|
1100
|
1100
|
1500
|
|
H3
|
650
|
840
|
970
|
950
|
950
|
1000
|
870
|
1130
|
1120
|
1120
|
1200
|
|
H4
|
300
|
520
|
465
|
570
|
570
|
620
|
550
|
325
|
710
|
710
|
830
|
|
H5
|
150
|
150
|
150
|
200
|
200
|
200
|
150
|
150
|
200
|
200
|
200
|
