首页 > 供应产品 > 连云港景全 消声器,蒸汽放空消声器,通风管道及风机消音器
连云港景全 消声器,蒸汽放空消声器,通风管道及风机消音器
单价 面议对比
询价 暂无
发货 江苏连云港市付款后3天内
过期 长期有效
更新 2013-06-07 09:56

详细信息

一、概 述:
   东劢蒸汽消声器工作原理是将高温高压蒸汽及低压蒸汽在消音器内经一次扩容降压后进入二次降压体经大容积扩容降压形成低压或超低压蒸汽后喷出后再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。
二、东劢蒸汽消声器类型简述:
   1、适用于各类蒸汽安全阀用的TA型蒸汽安全阀消音器
   适用于电站锅炉PCV/ERV安全阀(动力释放阀)、锅筒安全阀及过热器安全阀、再热器安全阀等压力装置的安全门。其蒸汽放空既应避免过大的噪声,更应让汽流顺利排出而不影响安全阀的排量、起跳和回座,为此,以往常见的多级节流及小孔喷注的消声降音手段即不宜采用,这种限制历来是安全阀消声消音设备的设计难点,也是安全门消声器消声效果差的原因。东劢新型用于安全阀的TA型安全阀排汽消声器采用了喷阻抗复合型消声原理,其中以大孔扩容代替了直径较小的控流孔,在结构上更加强化了抗性和阻性消声降音机理,达到了安全系数更高的消声降噪效果。

   2、适用于锅炉等蒸汽设备的TB型点火排气消声器
   TB型锅炉点火排汽消声设备综合了PB型排汽(气)消音器最合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体,经大容积再次扩容降压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸多原因,使排气噪声仍然高于标准值。为此,在降压体外设计了组合型多材料复合结构的阻声吸音罩,复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量可达36~42分贝。

   3、适用于各类低温低压热力装置的TD型低压蒸汽消声器
   在各工矿企业使用着大量0.13Mpa及以下的低压锅炉,在电站热力系统中也有着大量的低压热力装置,如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备按排汽管要求,配置结构轻便、安装更为方便的消声器。东劢针对不同的消声对象,设计有专用的TDb型背压式汽轮机排汽消声器、TDy型除氧器消声器及其它系列消声降音产品,可满足用户的要求。

   4、适用于锅炉试车吹扫及工业管道安装检修后的TC型冲管专用消声器
   TC型管道冲管消声器,是为降低电站锅炉试车吹扫时冲管管道出口杂物排出及废气排放产生的噪声而研制开发的一类专用型排气消声降噪设备。也可用于其它工业管道和民用管道安装或检修后冲管消声降音及清除杂物。
三、东劢蒸汽消声器规格型号示意:
东劢消声器——蒸汽消声器电力消声器——
             II          III
     (Ⅰ) 由两个或三个英文字母组成
     第一字母表示消声器结构特征:
     T —通孔式消声器
     P—小孔式消声器
     第二字母表示消声对象:
     B —锅炉点火排汽及其他人工排汽消声器
     A —各类声源设备的排汽安全阀消声器
     D —低压热力式装置消声器
     C —锅炉冲管消声器
     当用于某些特殊用途时,还设置了用英文小写字母表示的第三字母,如:
     b —背压式汽轮机蒸汽排放消声器
     y —除氧器蒸汽排汽消声器
II)表示锅炉蒸汽的绝对压力,at(对于中间再热机组的再热器,则用分式中的分
     母表示温度)。
III)分子表示锅炉蒸发量T/H;分母表示消声器排汽量T/H
此外,对需要区分过热蒸汽及饱和蒸汽的消声器,在第III栏后,另加(过)或
    (饱)字样,以示区别。
热力设备的蒸汽排放对象种类繁多,我公司可根据您所提出的排汽量、蒸汽压力等级、蒸汽温度及接管尺寸等设计制造出相应满足于运行参数的消声降音设备。定制组合式蒸汽排汽消声器。
四、东劢蒸汽排汽消声器安装须知:
  消声器应垂直于厂房顶安装,【如图】,用型钢支架将消声器座架与厂房相固定。
   为增加厂房顶高空的抗风能力,消声器本体采用支承式支座,为此,消声器前的排汽管应有一段膨胀弯管以吸收热胀,如原排汽管段垂直方向已装有疏水盘,则膨胀弯管要免装。
  消声器体底部均设计有疏水管或疏水孔,安装前需检查孔口是否畅通。
  排汽管穿出厂房顶平台的洞口,应用薄钢板制作防雨罩一只【如图】。
   对安全阀排汽消声降音,原则上一只安全阀配一只消声器,安全阀有单座及双座两种,对双座式安全阀可在安装时将排汽管合并成一根总管后排汽口再与消声器相连通,但对排汽量较大的双座式安全阀,也可以安装两只消声器。
   对用于除氧器排汽、射汽式抽气器排汽等小排量的消声器,外形设计成管式,安装较为方便。安装方式如图4所示,消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架,将消声器及管道架设其上,消声器排放口应对着屋顶方向。应注意,该型消声器出厂时已制有固定支座,当采用滑动支架式安装时,固定支座可以不用【如图】。

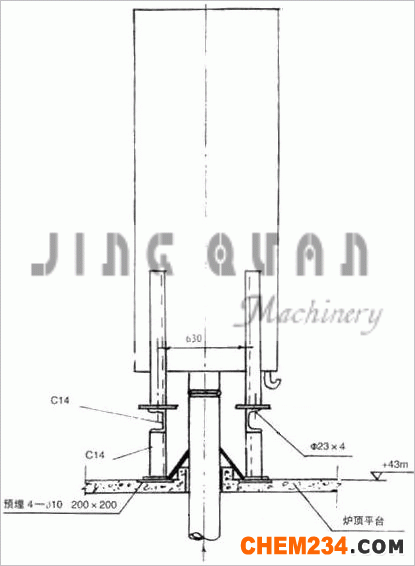

东劢蒸汽排汽(安全阀排汽,点火排汽)消声器安装图
TA型安全阀排汽消声器、TB型点火排汽消声器安装例图

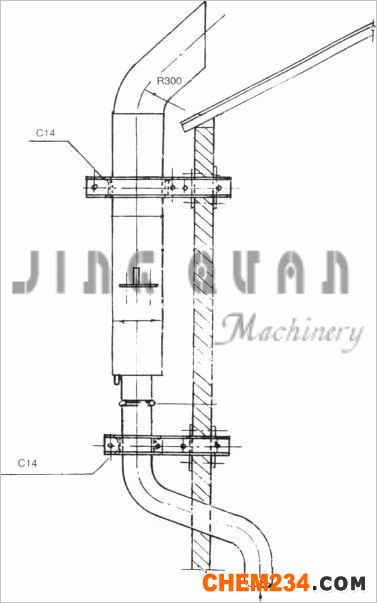

东劢蒸汽排汽(低压蒸汽排汽)消音器安装图
TD系列低压蒸汽排汽消声器安装例图
