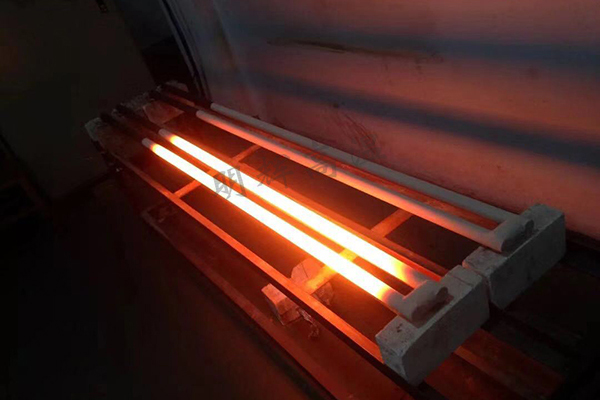

硅碳棒为非金属电热元件是用高纯度绿色六方碳化硅为主要原料，按一定料比加工制坯，经2200℃高温硅化再结晶烧结而制成的棒状、管状非金属高温电热元件。氧化性气氛中正常使用温度可达1450℃，连续使用可达2000小时。
元件质地硬而脆，耐急冷急热，高温下不易变形。
硅碳棒有良好的化学稳定性，抗酸能力强。在高温条件下碱性物质对其有侵蚀作用。硅碳棒元件在1000℃以上长期使用能与氧气和水蒸气发生如下作用：①Sic+2O2→Sio2+CO2 ②Sic+4H2O=Sio2+4H2+CO2
致使元件中SiO2含量逐渐增多，电阻随之缓慢增加，为之老化。如水蒸气过多，会促进SiC氧化，由②式反应产生的H2与空气中的O2结合H2O再反应产生恶性循环。降低元件寿命。氢气(H2)能使元件机械强度降低。氮气(N2)在1200℃以下能防止SiC氧化1350℃以上与SiC发生反应，使SiC分解***(Cl2)能使Sic完全分解。***（cl2）在100℃以上便与sic发生反应，1200℃以上则使sic完全分解。
