ZYA9000型活塞气囊式水锤及纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水系统水锤余压的设备。在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。 zYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏 |
一、主要零部件材料
|
零件名称 |
阀体、阀盖 |
活塞 |
密封圈 |
|
主要材料 |
不锈钢 |
铸铜、不锈钢 |
丁腈橡胶 |
二、结构特点
不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。活塞活动，气囊胀缩、气垫消能，吸纳水锤。
三、工作原理

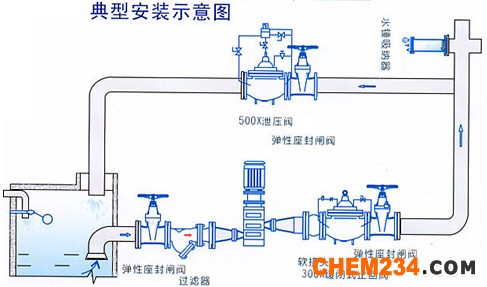

在ZYA9000型活塞气囊式水锤吸纳器工作时．气缸内充满一定压力的气体．月标准三通垂直装于管路中。在正常情况下．当水流压力低于气缸内压力时，活塞不会产生运动，吸纳器对管路不产生影响，管路液体正常流动。当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有效的缓冲，从而使管内压力得到调节。
四、技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598
五、主要外形连接尺寸
|
DN |
管径 |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
21/2” |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
.350 |
365 |
465 |
|
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
|
|
DN |
管径 |
3” |
4” |
5” |
6” |
8” |
10” |
12” |
|
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
|
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
