TD341W蜗轮通风蝶阀用途
该系列通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道种，作为气体介质调节流量或切断装置.
TD341W蜗轮通风蝶阀主要性能规范
| 公称压力PN | 0.1MPa | |
| 配管法兰 | GB/T9115 | |
| 泄漏率 | 普通型≤3% | 后座型≤1% |
| 安装方式 | 常温型(C型) | 高温型(P型) |
| 工作温度℃ | ≤350 | ≤600 |
TD341W蜗轮通风蝶阀主要零件材料
| 阀板、阀体 | 优质碳钢 | 不锈钢 |
| 阀轴 | 碳钢、不锈钢 | |
| 填料 | 柔性石墨 | |

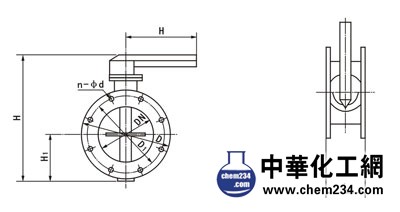

TD341W蜗轮通风蝶阀主要外形连接尺寸(单位:mm)
| 公称通径 DN( mm ) |
D | D1 | L | H | H1 | n-φd | 手动装置 |
| 手柄式 | |||||||
| 200 | 320 | 280 | 140 | 390 | 170 | 8-18 | |
| 250 | 375 | 335 | 440 | 197 | 12-18 | ||
| 300 | 440 | 395 | 170 | 515 | 220 | 12-22 | |
| 350 | 490 | 445 | 565 | 250 | 12-22 | ||
| 400 | 540 | 495 | 190 | 630 | 270 | 16-22 | |
| 450 | 595 | 550 | 680 | 300 | 16-22 | ||
| 500 | 645 | 600 | 730 | 325 | 20-22 | 蜗轮传动 | |
| 600 | 755 | 705 | 210 | 1006 | 510 | 20-26 | |
| 700 | 860 | 810 | 1118 | 560 | 24-26 | ||
| 800 | 975 | 920 | 1300 | 618 | 24-30 | ||
| 900 | 1075 | 1020 | 250 | 1400 | 668 | 24-30 | |
| 1000 | 1175 | 1120 | 1500 | 718 | 28-30 | ||
| 1100 | 1275 | 1220 | 1620 | 768 | 28-30 | ||
| 1200 | 1375 | 1320 | 1720 | 818 | 32-30 | ||
| 1300 | 1475 | 1420 | 1820 | 868 | 32-30 | ||
| 1400 | 1575 | 1520 | 300 | 1920 | 918 | 36-30 | |
| 1500 | 1690 | 1630 | 2010 | 1000 | 36-30 | ||
| 1600 | 1790 | 1730 | 2110 | 1050 | 40-30 | ||
| 1700 | 1890 | 1830 | 2210 | 1100 | 40-30 | ||
| 1800 | 1990 | 1930 | 2410 | 1150 | 44-30 | ||
| 1900 | 2090 | 2030 | 2510 | 1200 | 44-30 | ||
| 2000 | 2190 | 2130 | 2610 | 1250 | 48-30 | ||
| 2200 | 2405 | 2340 | 350 | 2860 | 1350 | 52-33 | |
| 2400 | 2605 | 2540 | 3060 | 1450 | 56-33 | ||
| 2500 | 2705 | 2640 | 3200 | 1553 | 56-33 | ||
| 2600 | 2805 | 2740 | 3300 | 1655 | 60-33 | ||
| 2800 | 3030 | 2960 | 400 | 3500 | 1755 | 64-36 | |
| 3000 | 3230 | 3160 | 3700 | 1760 | 68-36 |
订货须知：
一、①TD341W蜗轮通风蝶阀产品名称与型号②TD341W蜗轮通风蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定TD341W蜗轮通风蝶阀型号，请按TD341W蜗轮通风蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
