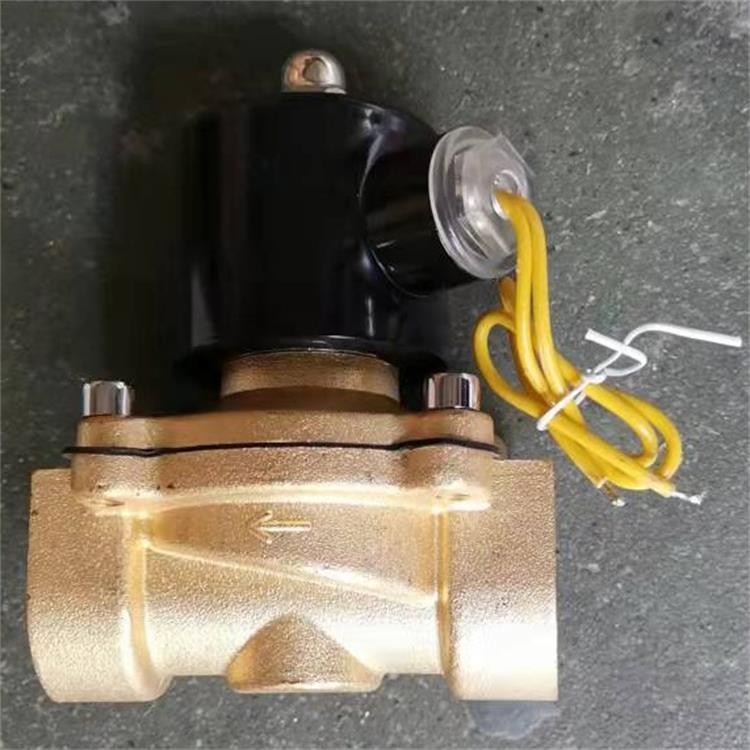

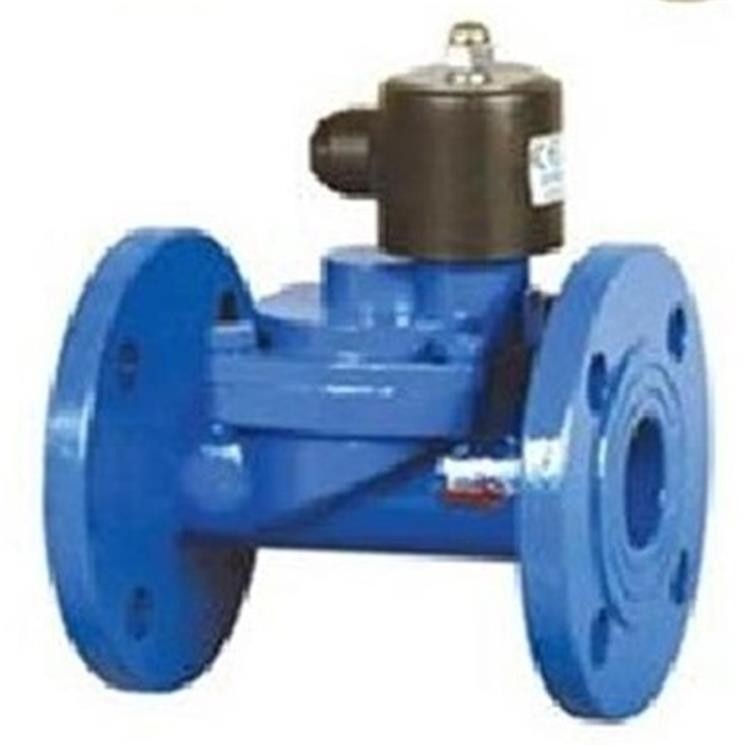

技术参数
工作介质：天然气、煤气、瓦斯
介质温度：-5°C~60°℃
工作压力：0~4bar
工作形式：常闭型
阀体材质：黄铜不锈钢SS304铸铁(DN65~100mm)
密封材质：***橡胶(NBR)
线圈：AC110VAC220VAC240V50Hz/60HzDC12VDC24V
铁壳线圈IP54F级塑封线圈IP65H级
DN 15-25mmAC20VADC19WDN 35~50mmAC46VADC30W
DN 65~100AC50VADC30W
公称通径：DN3~100mm
选配
密封材质：VITON介质温度-10℃~130C
工作形式：常开型带LED指示灯接线盒
接口：NPT螺纹、 RC螺纹、 法兰连接
防爆线圈：浇封型Ex mbl/II BT 4
船用安全阀，船用法兰铸铁直角安全阀CB 304-1992
船用美标安全阀，船用德标安全阀，船用美标安全阀，
船用外螺纹青铜蒸汽直角安全阀CB3192-1993
船用外螺纹空气信号安全阀CB3022-1994
船用外螺纹青铜直角液压安全阀CB907-1994,
型式；B型BS型，公称通径DN25-DN80
适用介质；淡水，海水，温度不高压220℃的蒸汽，
阀体，阀盖；铸铁，阀杆；铝青铜，阀盘；锡青铜。
船用压力表阀；型式；A型B型，
公称压力；PN4.0 10.0 16.0Mpa
适用介质；水，空气，燃油，滑油，温度不高于250℃蒸汽，
本体；黄铜，阀杆；不锈钢，塞芯；铝青铜，公称通径DN6mm.
船用液流观测器CB/T422-93,
型式；J型，JS型，T型TS型，
公称压力；J型1.04 0.25MPA
公称通径；DN40-DN100,JS型；
公称压力 0.4 0.25MPA,
公称通径DN65-DN200,T型TS型；
公称压力；PN0.1MPA
公称通径DN25-DN200
使用温度；120℃，阀体；灰铸铁，透明板；普通玻璃，
透明管；有机玻璃，螺纹盖；锡青铜，盖板；碳钢。
液流观察器 CB/T 422-93
本标准产品适用于介质为水和油类的船舶管路。
1 型式、参数
1.1液流观察器的型式为
J型——法兰连接尺寸按GB 569的镜式液流观察器;
JS型——法兰连接尺寸按GB 2501镜式液流观察器；
T型——法兰连接尺寸按GB 569筒式液流观察器；
TS型——法兰连接尺寸按GB 2501筒式液流观察器；
1.2液流观察器的参数见表
|
型式 |
公称压力PN MPa |
公称通径DN mm |
适用介质 |
使用温度 ℃ |
|
|
J型 |
0.4 |
40~50 |
海水、淡水、油（不包含重油） |
120 |
|
|
0.25 |
65~100 |
|
|||
|
JS型 |
0.4 |
20~50 |
|
||
|
0.25 |
65~200 |
|
|||
|
T型、TS型 |
0.1 |
25~200 |
溢流管路水、油 |
70 |
|
|
|
|||||
2 标记示例
PN0.4、DN40，法兰连接尺寸按GB569的镜式液流观察器标记为：
液流观察器 J4040 CB/T 422-93
PN0.25、DN 200，法兰尺寸按GB 2501的镜式液流观察器标记为：
液流观察器JS2200 CB/T 422-93
3 技术要求
3.1液流观察器的本体材料为HT 200，透明板材料为普通玻璃或
蹦硅玻璃，透明管材料为有机玻璃，螺纹盖材料为ZQSn10-2，
盖板材料为Q235-A。
3.2其他技术要求和试验方法和检验规则按GB 600.
