一、真空电磁阀概述
ZCA真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。它广泛应用于食品、冶金等行业真空系列管路上。
二、技术参数

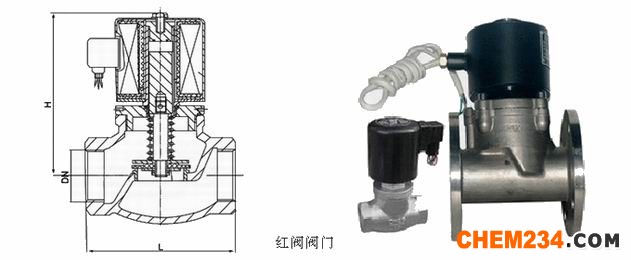

三、连接尺寸
四、红阀阀门订货须知：
1、①电磁阀产品名称与型号②电磁阀的口径③电磁阀是否带附件以便我们的为您正确选型④电磁阀的使用压力⑤电磁阀的使用介质、温度。
2、若已经由设计单位选定红阀公司的电磁阀型号，请按电磁阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
| 公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 1/2″ | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 |
| 20 | 3/4″ | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-φ14 | 16 | 2 |
| 25 | 1″ | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
| 32 | 11/4″ | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
| 40 | 11/2″ | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
| 50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
| 工作介质 | 空气等非腐蚀性气体 | |||||
| 介质温度℃ | ≤60 | |||||
| 工作压力 MPa | 1 | |||||
| 工作压差 MPa | -0.1～0 | |||||
| 电源电压 | AC220V DC24V 其余规格可作特殊订货 | |||||
| 使用寿命 | JB/T7352-94规定 | |||||
| 额定流量系数 KV | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
| 泄漏量 ml/min | 按JB/T7352-94.F规定 | |||||
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 |
| 功耗（VA） | 50 | 90 | ||||
