一、高温高压电磁阀用途
ZCZG(ZCZH)高温高压电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、高温高压电磁阀工作原理
高温高压电磁阀电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 断电后，在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。

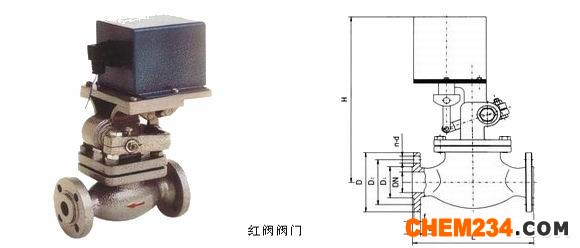

三、连接尺寸
四、技术参数
五、红阀阀门订货须知：
1、①电磁阀产品名称与型号②电磁阀的口径③电磁阀是否带附件以便我们的为您正确选型④电磁阀的使用压力⑤电磁阀的使用介质、温度。
2、若已经由设计单位选定红阀公司的电磁阀型号，请按电磁阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
| 介质温度°C | ZCZG | ≤250 | ||||||||
| ZCZH | ≤400 | |||||||||
| 公称压力（MPa） | ZCZG | 2.5 | ||||||||
| ZCZH | 4 | |||||||||
| 工作压差（MPa） | ZCZG | 0～2.5 | ||||||||
| ZCZH | 0～4.0 | |||||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗（VA） | 170VA | 480VA | ||||||||
| 电源电压 | AC220V，其余规格可作特殊订货36V、24V、12V | |||||||||
| 额定流量（KV） | 按JB/T7352-94规定 | |||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F规定 | |||||||||
| DN | L | H | D | D1 | D2 | D3 | B | F1 | F | N-d |
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | 4-Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | 4-Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | 4-Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | 4-Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | 4-Φ14 |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | 4-Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | 4-Φ18 |
| 65 | 340 | 460 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8-Φ18 |
| 80 | 380 | 460 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8-Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 149 | 24 | 4.5 | 3 | 8-Φ22 |
