一、内螺纹不锈钢活塞式电磁阀概述
BZQDF内螺纹不锈钢活塞式电磁阀（防爆）应用于医疗机械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无凝固或晶体现象。型号表示：bzqdf-1-k，b:防爆；-1:≤80℃；-k:常开；-x:信号；-s:手动。
二、活塞式电磁阀技术参数
| 内螺纹不锈钢活塞式电磁阀 | 常闭 | 通电打开、断电关闭 | ||||||||
| 操作方法 | 常开 | 通电关闭、断电打开（型号后加“K”表示） | ||||||||
| 参数↓型号→ | ZQDF-1·ZQDF-2 | |||||||||
| 介质温度 | 1型：≤60℃·2型：≤220℃ | |||||||||
| 使用介质 | 1型 | 水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体 | ||||||||
| 2型 | 蒸汽、热水、热油、热空气等高温液体或气体 | |||||||||
| 通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | ||||
| 连接尺寸（G） | ½ | ¾ | 1 | ¼ | ½ | 2 | ||||
| 压力（Mpa） | 0~1.6 | |||||||||
| 功率 | AC：40W、DC：45W | |||||||||
| 电压偏差 | 允许波动±10% | |||||||||
| 材 料 | 阀体 | 不锈钢 | ||||||||
| 密封 | 丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE | |||||||||
| 环境温度 | -20~60℃ | |||||||||
| 连接方式 | 内螺纹 | |||||||||
| 电气连接 | 接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65 | |||||||||
| 使用电压 | AC220V 50Hz/60Hz、DC:24V 其余根据要求 | |||||||||
| 特殊选配 | BZQDF防爆电磁阀 | ZQDF-X信号反馈 | ZQDF-S手动功能 | |||||||
| 防爆等级：ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气） | 反馈电磁阀启闭状态及介质流动情况的开关信号 | 手动开启、关闭节省旁通 | ||||||||
| 安装提示 | 优先采用线圈竖直向上，亦可根据需要安装 | |||||||||
| 备注 | DN32~50完全打开或关闭，至少需要0.05Mpa压差 | |||||||||

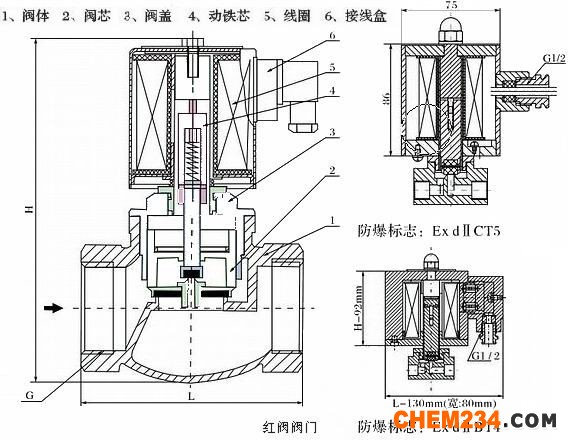

三、连接尺寸
| 通径 | 内螺纹接 | 外形尺寸 | |
| DN | G | L | H |
| 15 | ½ | 60 | 106 |
| 20 | ¾ | 93 | 180 |
| 25 | 1 | 108 | 190 |
| 32 | 1、1/4 | 121 | 194 |
| 40 | 1、1/2 | 140 | 205 |
| 50 | 2 | 160 | 225 |
四、红阀阀门订货须知：
1、①电磁阀产品名称与型号②电磁阀的口径③电磁阀是否带附件以便我们的为您正确选型④电磁阀的使用压力⑤电磁阀的使用介质、温度。
2、若已经由设计单位选定红阀公司的电磁阀型号，请按电磁阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
