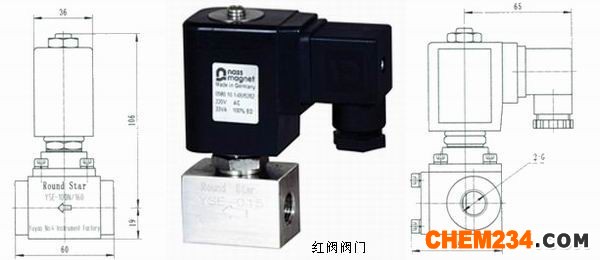

高压电磁阀,分直动式高压电磁阀
一、高压电磁阀概述
一、高压电磁阀概述
YSE高压电磁阀分直动式和先导式两种结构原理，高压系列电磁阀在国内有比较明显的价格和质量优势该产品利用独特的太空理念，碟性活塞结构，轻巧灵活，阀内的导向装置使活塞上下运动不偏离中心，有效避免了活塞卡在阀腔内的故障．领先设计的三维密封结构可灵活选配不同的密封材料，阀门可达零泄漏．高压电磁阀有黄铜高压电磁阀和不锈钢高压电磁阀．
二、高压电磁阀性能参数
阀体材质：不锈钢。
适用介质：燃气、蒸汽等气体、水及粘度小的液体、腐蚀流体等
温度范围：-100—+200℃。
温度范围：-100—+200℃。
介质粘度：小于50C St(大于时需定制）。
防护性能：防水、防爆（Exd IICT5)、防腐。
接线方式：接线座式；引线式；插头式。
控制方式：常开、常闭。
电源电压: DC12—127V; AC36—380V。
连接方式：内螺纹、法兰（外螺纹和特殊接口可定做或加转接头）。
泄 漏 量：零。
三、技术参数
四、红阀阀门订货须知：
1、①电磁阀产品名称与型号②电磁阀的口径③电磁阀是否带附件以便我们的为您正确选型④电磁阀的使用压力⑤电磁阀的使用介质、温度。
2、若已经由设计单位选定红阀公司的电磁阀型号，请按电磁阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
| 型号Model | YSE-010 | YSE-015 | YSE-020 | YSE-025 | YSE-030 | YSE-100 | YSE-150 | YSE-200 | YSE-250 |
| 公称通径(mm) | 1 | 1.5 | 2 | 2.5 | 3 | 10 | 15 | 20 | 25 |
| 接管螺 | G1/4 G3/8 | G3/8 G1/2 | G1/2 | G3/4 | G1 | ||||
| 适用介质 | 液体、气体; Water, gas | 液体、气体; Water, gas | |||||||
| 动作方式 | 直动式 | 先导式 | |||||||
| 介质温度℃ | ≤180 temperature | ≤100; ≤180 temperature | |||||||
| 公称压力(MPa) | 16、25 | 10、16 | 8、10 | 6、8 | 4、6 | 10、16 | |||
| 工作压差(MPa) | 0～16/0～25 | 0～10/0～16 | 0～8/0～10 | 0～6/0～8 | 0～4/0～6 | 0.6～10/0.6～16 | |||
| 阀体长度(mm) | 44 | 44 | 44 | 44 | 44 | 60 | 70 | 80 | 90 |
| 高度(mm) | 98 | 98 | 98 | 98 | 98 | 125 | 138 | 144 | 154 |
